在CCMT2024展会上，共有来自境内外的40多家卡盘附件类企业参展，可见到欧美地区的SMW AUTOBLOK(斯美沃欧特堡)、SCHUNK(雄克)、ROHM(罗姆)，日韩地区的KITAGAWA(北川)、TEIKOKU(帝国)、SAMCHULLY(三千里)，以及中国台湾地区的亿川、千岛、佳贺;境内的既有烟台环球、呼和浩特众环、烟台众和、浙江三鸥、慈溪奥菱等生产商，同时也有部分卡盘行业的新面孔首次参展。整体上来看，无论是在研发理念、产品质量，还是在制造工艺方面，国内卡盘行业与欧美相比还存在差距，但相较于中国台湾同类产品，我们某些高端产品已能做到等效替代，同时可发挥价格和供货周期的优势。

　　一、境外部分卡盘展品概述

　　作为世界上卡盘夹具类产品的领头企业，德国雄克展品主要以其自动抓取和夹具类附件产品为主，其中一款全防护的快速换爪卡盘，在配备快速换爪机构的同时还能做到全密封防护，内部具有长效免维护的永久润滑系统。对于传统动力卡盘来说，碍于内部结构限制，卡盘夹紧行程往往不大，无法满足多种工件的同位置夹持，且传统卡盘更换卡爪的过程较为繁琐，是限制液压卡盘效率的一大原因。此类快速换爪卡盘就大大缩短了更换卡爪的非加工时间，提高了加工效率。同时，以往的全密封防护结构往往无法和快速换爪结构同时体现，而雄克此款快速换爪卡盘同时具有全密封防护的永久润滑系统，可以延长卡盘的维护周期，降低维护成本，还能最大限度地对内部零部件进行保护，在提高夹持精度和夹持稳定性的同时，延长其使用寿命。快速换爪卡盘是目前通用卡盘中的前沿产品，其内部有别于传统楔面传动结构，改为类似于手动卡盘的斜齿传动机构，使其具有传统手动卡盘的大行程且基爪可正反安装实现夹持和撑紧的优点，同时卡盘内部有锁止销轴，在快速换爪的同时也能保证卡盘正常使用时的安全性，并且其替换基爪均可实现互换，互换精度小于0.01mm。带有速换爪功能的卡盘以其较强的使用性逐渐成为传统楔式卡盘的换代产品，也成为欧美国家的主流通用卡盘。

　　此外，雄克还带来了部分尖端卡盘产品，例如薄膜式气动卡盘、浮动补偿式卡盘等，是针对不同行业和所加工的不同类型产品设计的新型结构。在朝着专用化方向发展的同时，类似雄克这样的龙头企业，也正将卡盘向功能模块化方向发展，即无论是传统的通用卡盘还是行业专用卡盘，对于类似卡爪快换、气密检测、行程检测、浮动补偿、夹紧力补偿等卡盘常见非标功能，都可以进行加装改造，使卡盘功能配置更加灵活，产品线也更加丰富。

　　此外，境外高端卡盘也正逐渐向机电一体化方向发展，对于卡盘夹持状态的实时动态检测系统，与自动装夹机器人配合实现产品的自动上下料以及与检测检验系统相连接实现产品加工的闭环控制等。

　　通过此次展会境外卡盘展品可以看出，境外尖端卡盘正朝着专用化、模块化、自动化的方向发展。相较而言，在这些方面，境内卡盘与境外尖端产品相比还存在不小的差距，需紧跟行业发展的大方向，争取尽快减小差距。

　　全密封免维护快速换爪卡盘

　　韩国三千里带来了一款专利性卡盘新产品。该卡盘将修爪器功能集成在卡盘本体上，在卡盘端面防尘盖上增加了一个转动盘，转动盘周围刻有相应的刻度，基爪前端面和转动盘上有弧面结构，类似于修爪器上三条螺旋槽，可控制卡盘三爪的同步性，当需要对卡盘卡爪进行修弧时，转动刻度盘至相应的尺寸刻度，然后使卡盘夹紧，卡盘基爪上的弧面夹紧修爪转盘，实现三爪同步消隙。进行卡爪修弧后，可满足卡爪弧面与卡盘盘体的高同轴度。将修爪功能集成在卡盘内部，通过自夹持，可以避免外用修爪器时的干涉和卡盘卡爪上浮现象。并且，经过镀层处理的刻度盘，与盘体颜色不同，使得整个卡盘在外观造型上十分美观。

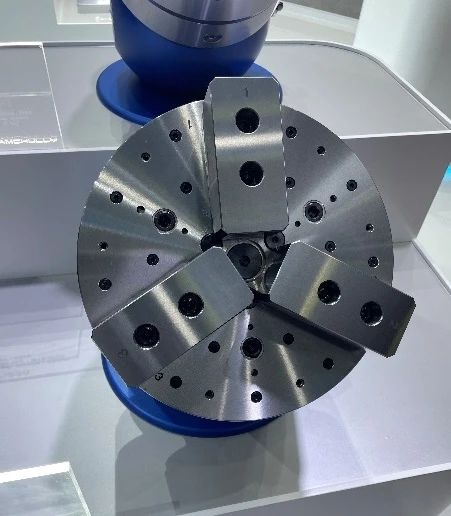

　　三千里全密封浮动卡盘

　　德国SMW带来多款浮动补偿式卡盘。此类卡盘通常通过增加定位工装和制作非标卡爪来作为行业专用卡盘，被广泛应用于对装夹精度和加工效率要求较高的场景，如轴承、汽车配件、精密仪器仪表等。因此，此类卡盘在应用于粗加工时通常会选择浮动夹持功能，以应对粗糙表面的加工。对于精加工场景，通常会选择夹紧力补偿功能以减小高转速下的夹紧力丧失。此外，SMW还带来了一款电磁吸盘与卡盘结合的复合卡盘，以三爪卡盘来进行定位，吸盘吸附夹紧，适合于薄壁类易变形工件，使用的是整块磁盘且磁盘上有T型槽搭配导磁等高块，磁盘中心自带防水盖板，卡盘与磁盘连接为一体且盘体全密封。磁盘配合可移动式导磁块，可根据加工工件的大小进行精确吸附，并可实现内外环面及上端面三个面的一次性装夹加工。相比于传统结构，整块磁盘搭配导磁块的结构在防水效果及灵活装夹方面更胜一筹，可作为今后此类电磁卡盘的一种设计理念和方向。

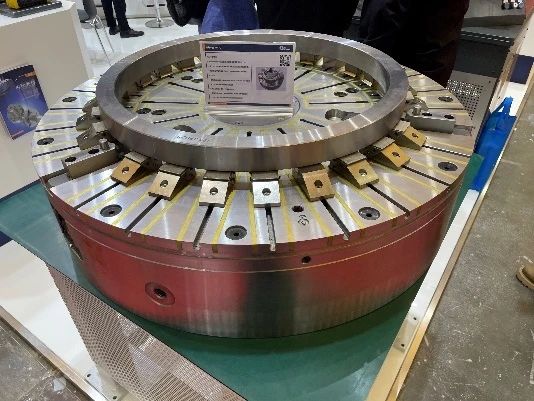

　　整体开槽式磁盘搭配导磁块

　　二、境内部分卡盘展品概述

　　此次展会，境内的卡盘展品仍以传统楔式通用卡盘为主，说明动力卡盘在国内仍处于推广期，很多企业还在大批使用手动卡盘，相较于国外动力卡盘行业专用化、模块化、智能化的发展趋势，国内推广还尚需时日。

　　呼和浩特众环工贸股份有限公司作为国内卡盘行业的开拓者，是国内最先接触和生产动力卡盘的企业之一，产品线十分丰富，涵盖手动卡盘、传统的楔式动力卡盘和各行业专用卡盘。本次展会带来了为某重点用户定制的前置式管螺纹浮动补偿液压卡盘，卡盘内置集成液压缸，且带有快速夹紧行程，同时配置有浮动夹持卡爪和夹紧力补偿系统。作为非标行业专用卡盘，其整体复杂的结构和丰富的功能体现了企业的技术能力，从企业给出的宣传参数上看，已能达到国外同类产品的水平，但在卡盘的生产加工能力和工艺理念上看仍存在进步空间。

　　随着国内市场对卡盘夹持精度要求逐步提升，尤其是对工件端面和圆周形位公差要求越来越严格，传统楔式卡盘由于自身结构原因始终无法很好地解决夹持工件上浮的问题，因此球节式及斜柱后拉式卡盘便成为近几年国内卡盘厂商研发的新方向。未来，带有轴向后拉功能的卡盘可能会逐渐取代传统楔式卡盘成为通用卡盘的主流产品。球锁卡盘内部为球关节式结构，可做三爪浮动或联动定心，通常单爪浮动角度最大不超过5°。由于其夹紧时能同时提供轴向及径向夹紧力，且由于夹紧形式为摆动夹紧，因此卡爪通常配套使用硬爪镶块进行多点夹紧，常用于铸件或锻件的毛坯件夹持，且对带有一定斜度的外表面也能进行稳定夹紧。此类卡盘适合于国内大多数厂商的加工条件，慈溪市奥菱机床附件有限公司就带来了8寸和18寸的三爪球节式后拉卡盘，其产品规格型号十分齐全，从外形及性能参数上来看，已可与韩国、日本同型号产品形成竞争。泰安大源机械有限公司作为夹具工装生产商，此次展会上也带来了并非其主打产品的15寸三爪球节卡盘，说明此类产品在国内具有十分广阔的市场和前景。同理，斜柱式后拉卡盘在径向夹紧定位的同时也能提供很强的下拉力，从而获得很好的平行度和垂直度，且其配套卡爪形式与传统楔式卡盘相近，可配套软爪用于产品的精加工和半精加工。宁波迈途机械科技有限公司便将此类斜柱式后拉卡盘作为主打产品，且属于国内同类产品中的精品。

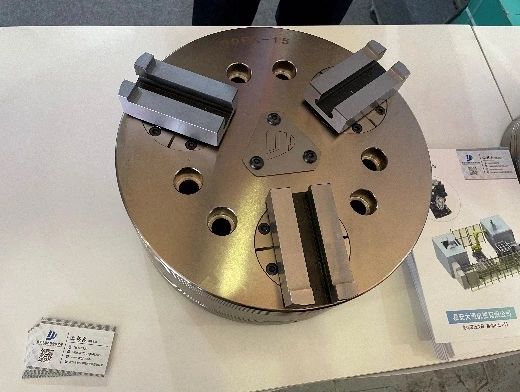

　　泰安大源15寸球节卡盘

　　三、行业情况简析

　　CCMT2024展会在给企业提供展示自我的平台之外，也方便同行间的进行学习交流，从而了解到别人的优势和自身的差距，以确定国内卡盘行业下一步发展方向。

　　1. 现状

　　通过对比可以发现，目前国际上的卡盘厂商可分为两类，一类是类似SMW、雄克、罗姆等欧美厂商，始终走在同行的前端，不断根据行业需求推出新型结构产品，在保证卡盘使用的性能、质量、寿命、功能性及安全性等处于较高水准的前提下，不断引导卡盘向专用化、模块化和智能化方向发展，是在卡盘行业的广度上持续拓展，将卡盘行业逐步代入现代智能制造体系中，是卡盘行业发展的风向标和引领者。另一类是亚洲地区厂商(包括中国台湾以及日韩等企业)，仍在坚持做中高端的传统结构卡盘及部分行业专用的特殊卡盘，同类型卡盘的精度、寿命、质量等性能参数大多优于国内普通产品，此类厂商坚持深挖主流卡盘产品的技术和应用，力求将产品做到极致，成为卡盘行业的支柱。以上两类卡盘厂商都得益于其本土起步较早的工业体系和随之形成的生产能力，在卡盘类夹具行业投入较大、发展较快。而国内同行，限于工业基础相对薄弱，研发和工艺技术起点也较低，改革开放后生产力及技术水平才有了跨越式发展，开始有越来越多的厂商涉足、研制液压卡盘，从而逐步形成国内卡盘行业。随着国家对数控机床产业的重视，卡盘类机床附件也作为机床应用的基础而得以发展。

　　2. 从此次展会看我国卡盘行业发展的痛点和现状

　　(1)国内卡盘行业起步晚、发展较缓慢，基础产品品质与日韩及中国台湾同类产品相比，在精度、使用寿命、产品质量及外观上仍有差距;与欧美顶尖制造商相比技术含量低，液压卡盘仍以老式结构为主，缺乏核心卖点，对国外新产品新技术难于形成竞争，但价格优势大。

　　(2)中小型企业较多，缺乏卡盘行业的龙头骨干企业。

　　(3)各厂家产品缺乏品牌特色，创新性和核心竞争力有待提升，大多数厂家追求的是产品线丰富及生产批量和效率，尚未执着于将基础产品做好、做精。

　　(4)全行业需要建立统一的产品标准，以形成整体竞争力。

　　3. 造成目前国内卡盘行业现状的主要原因

　　(1)由于国内动力卡盘起步晚，国内市场对液压卡盘仍处于试探及过渡阶段，大部分机床还仍然配套手动卡盘，终端客户对液压卡盘缺乏足够的了解和认知。国内市场在未被完全打开的情况下对生产商的反向刺激不足，没有足够动力引导卡盘行业的发展。

　　(2)国家针对机床行业的导向力还不够强，机床行业也仍然处于发展上升阶段，因此卡盘类附件行业的发展速度仍受制于主机的发展。

　　(3)国内工业基础仍相对薄弱，碍于生产设备、生产工艺、生产理念及研发技术等影响，卡盘行业仍大多以小作坊的生产模式存在，生产商自身在生产资料及新品开发上的投入不足。

　　(4)境内卡盘市场处于发展中期，各大生产商都在加紧抢占市场，容易形成打价格战等不良竞争的现象，因此各厂商将精力过多放在市场开拓和降低成本上，造成目前国内产品多以中低端为主。

　　(5)由于境外卡盘行业起步早、发展快，许多超前技术早已申请专利保护，诸多方面已形成壁垒，限制了境内卡盘企业在技术上的突破。卡盘行业发展需要技术沉淀，想要凭空实现弯道超车几乎不可能。

　　卡盘行业里，境内外产品存在较大差距是不争的事实。但随着国家对机床行业愈发重视和我国工业制造水平逐步提升，相信未来一定能撕掉境内卡盘产品中低端的标签跻身世界机床夹具附件制造强国的行列。而以目前境内卡盘行业的发展现状来看，一段时间内，企业还需要静下心来沉淀自己，先将基础产品做好，争取在国内市场早日实现中高端卡盘的完全国产化替代。
