渐开线齿轮K线框图测量与评定

时间:2022-03-22来源:

导语:随着国内汽车工业的蓬勃发展,现阶段的齿轮不再以我们常用的GB、ISO或DIN标准来评定,而是以K线框图做为最终的评定标准。

  近几年随着国内汽车工业的蓬勃发展,自主品牌的汽车厂商都在奋力提升自己的产品竞争力,大力发展自动变速器总成。在引进、购置大量高效自动磨齿机、高效自动珩磨机作为齿轮最终成型手段时,测量手段如何保证也提到了紧迫的日程上。

  经过不断的研究、摸索,现阶段的齿轮不再以我们常用的GB、ISO或DIN标准来评定,而是以K线框图做为最终的评定标准。

  1. K型框图

  1.1 K型框图图形解析

  1.1.1 齿轮渐开线上的K型框图图形解析

  所谓的K线框图,就是齿轮的渐开线、螺旋线的波动必须按图纸要求所规定的一个两包容线区间范围内,由于两包容线的形状似K形,所以称为K线框图。

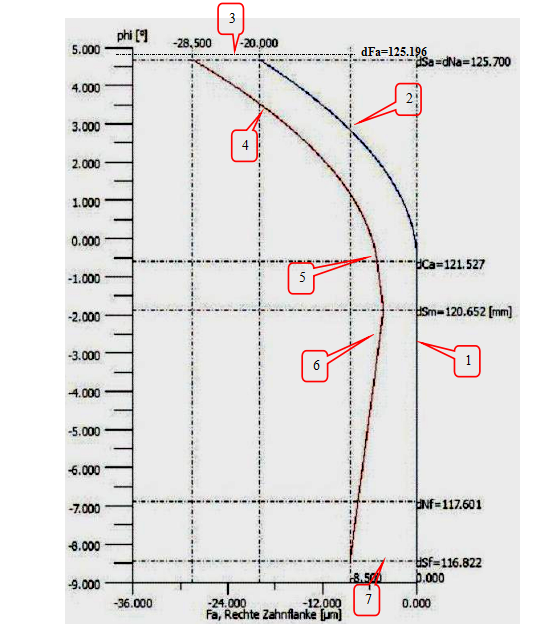

  图1是我公司某个齿轮的渐开线K线框图,从图1中可以看出K线框图分成了几段,每段都在纵坐标的展开角度(或直径)上与横坐标上的波动范围有拐点。如:纵坐标dsf=116.822mm所对应纵坐标为-10μm,当在dsm=120.652mm,所对应纵坐标为-4.25μm时,以这两拐点做一直线段。

  以国家标准测量评定齿轮不同,K线框图可以很好的对不太好下定论的渐开线、螺旋线形状做出最精准的评定。

  那么如何在Klingelnberg齿轮测量中心编辑齿轮的渐开线上的K线框图呢?下面我们以图1举例:

  首先必须将图1渐开线的K线框图分解成若干份:

  ①:Line

  0.0 116.822

  0.0 121.527

  ②:Parabola

  0.0 121.527

  -15.4 125.196

  -20.0 125.700

  ③:Line

  -20.0 125.700

  -28.5 125.700

  ④:Parabola

  -28.5 125.700

  -23.7 125.196

  -5.08 121.527

  ⑤:Line

  -5.08 121.527

  -4.25 120.652

  ⑥:Line

  -4.25 120.652

  -10.0 116.822

  ⑦:Line

  -10.0 116.822

  0.00 116.822

  图1

  将图1的线段分成了三条直线段,两条抛物线和两条封闭线。①、⑤、⑥号为直线线段;②、④号为抛物线线段;③、⑦号为封闭线线段。

  1.1.2 齿轮螺旋线上的K型框图图形解析

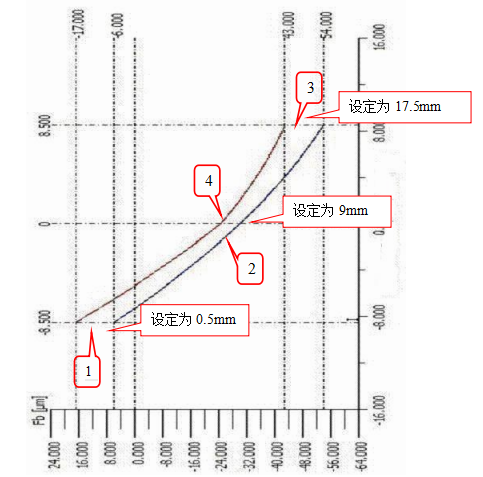

  图2是我公司某个齿轮的螺旋线上的K线框图,首先还是先将图2的K线框图分解成若干份,由于图中齿宽方向的零点在齿宽的中部,该齿轮齿宽为18mm,两边各休约0.5 mm。所以在齿宽数值上需从新设定(如图2的标注)。这样图2的框图就可以划分为两个封闭线段和两个抛物线线段。

  ①:Line

  -6       0.5

  -17     0.5

  ②:Parabola

  -17     0.5

  18.5    9.0

  43       17.5

  ③:Line

  43       17.5

  54       17.5

  ④:Parabola

  54       17.5

  23.5    9.0

  -6        0.5



  图2

  2.K型框图在齿轮测量中心上的设定

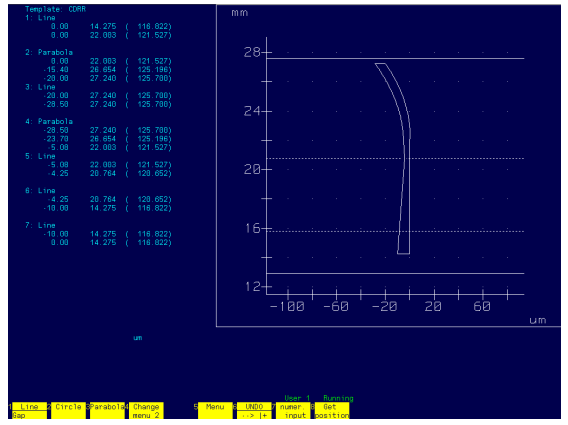

  打开要编辑K线框图的齿轮测量程序内,选择Evaluation(评估)下的Type of eval(评估类型),进入后再选择Tolerance fields(公差区)内,在Profile check(渐开线)按F6键进入图表编辑区。

  图3

  图3中出现4条水平线。虚线为评估范围,实线为图形长度,公差区不能大于图形长度。

  按编辑的曲线不同,需2或3对坐标值,第一对坐标值必须是上一组曲线的最后一对坐标值。所以Line(直线)只需要一对新的坐标值,而Circle(圆)或Parabola(抛物线)则需两对坐标值。

  所有线段需一个连接着一个输入,直至公差区的最后一对坐标值与第一对坐标值相接。公差区应为闭口的,这很重要,否则不能存储。

  如果左右齿面K形图是对称的话,只要将Reflect horiztal(水平镜像)就可以得到在水平方向上两个相反的K形框图了。存储时要将左右的渐开线K线框图名称区分开来,分别存储起来。

  图4

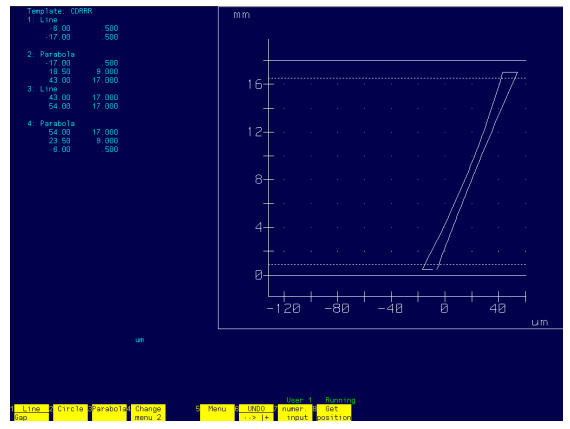

  打开要编辑K线框图的齿轮测量程序内,选择Evaluation(评估)下的Type of eval(评估类型),进入后再选择Tolerance fields(公差区)内,在Lead check(螺旋线)内按F6键进入图表编辑区。编辑曲线的方式和渐开线的曲线编辑是一样的,最终需要将曲线封闭。存储时要将左右齿面的螺旋线K线框图名称区分开来,分别存储起来。

  3.某齿轮产品的K线框图的测量图形实例

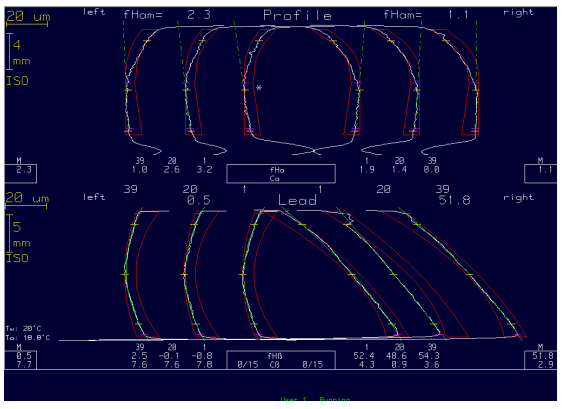

  图5的齿轮左右渐开线、螺旋线是非对称修形,只要渐开线、螺旋线的实际轮廓处于K线框图内,就可以视此齿轮的渐开线、螺旋线为合格。

  图5

  4.总结

  用常规的数据是不能客观评价左右非对称修形产品的齿轮渐开线、螺旋线的形状的,通过对齿轮的渐开线、螺旋线K线框图的运用可以很好的客观评价齿轮的质量状态。这类齿轮基本用在高端总成上,如自动档变速器齿轮等,通过对齿轮的渐开线、螺旋线K线框图的建立,可以更清晰的检测出齿轮的加工状态,精准的保证了高端产品制造精度。
