在硬质合金加工中，这种经验往往是正确的。然后，第一次陶瓷刀片测试来了。一位应用工程师来到客户现场，准备在粗加工中导入陶瓷刀具。

建议很直接: “将切削速度从250m/min提高到900m/min。”

操作人员看了看机床,又看了看刀片,然后再次看向应用工程师。»您的意思是，让我把速度提高到接近四倍?这个建议听起来难免让人心存顾虑。

多年使用硬质合金加工所积累的经验告诉我们:更高的速度意味着更高的温度、更快的磨损和更大的风险。于是，操作人员做出了一个看似稳妥的选择。

没有使用900m/min，而是先以400m/min开始加工。

结果呢?

刀具寿命不理想。出现非典型磨损。生产效率令人失望。

最后往往得出这样的结论: “陶瓷刀具不适合我们的加工。”

但实际上，陶瓷刀片从一开始就没有机会在它真正适配的工况下发挥性能。因为要成功应用陶瓷刀具，需要换一种思维方式。

为什么陶瓷刀具有不同的加工逻辑

答案在于热量对工件材料和切削刀具所产生的不同影响。

在传统的硬质合金加工中，热通常被视为需要控制的负面因素。温度升高会加速磨损、缩短刀具寿命，并降低加工过程的稳定性。而陶瓷刀具的加工逻辑有所不同。在耐热合金和铸铁的高速加工中，热量与切削性能之间的关系，可能与大多数加工人员过去所熟悉的情况大不相同。镍基合金在室温下具有极高的强度。然而，随着温度升高，材料会逐渐软化。在约800℃时，其抗变形能力会明显下降，从而变得更容易切削。与此同时，陶瓷切削材料在高温下仍能保持良好的硬度和耐磨性，而在这样的温度下，传统硬质合金牌号的性能可能会迅速下降。这就形成了一个独特的优势:随着切削区域温度升高，工件材料变得更容易切削，而陶瓷切削刃仍能保持其强度。最终可以实现更低的切削力、更高的材料去除率以及更高的生产效率。这也正是为什么陶瓷刀具的推荐切削速度往往会让人感觉»高得超出常规»。其目的并不仅仅是更快地去除材料，而是创造适合陶瓷刀具高效工作的热条件。

过于保守的代价,理解理论是一回事。真正应用到生产现场，又是另一回事。当陶瓷刀具首次导入生产时，很多用户会在第一次测试中下意识地调低推荐的切削速度。这看起来似乎是一种合理的保险措施。但遗憾的是，结果往往适得其反。

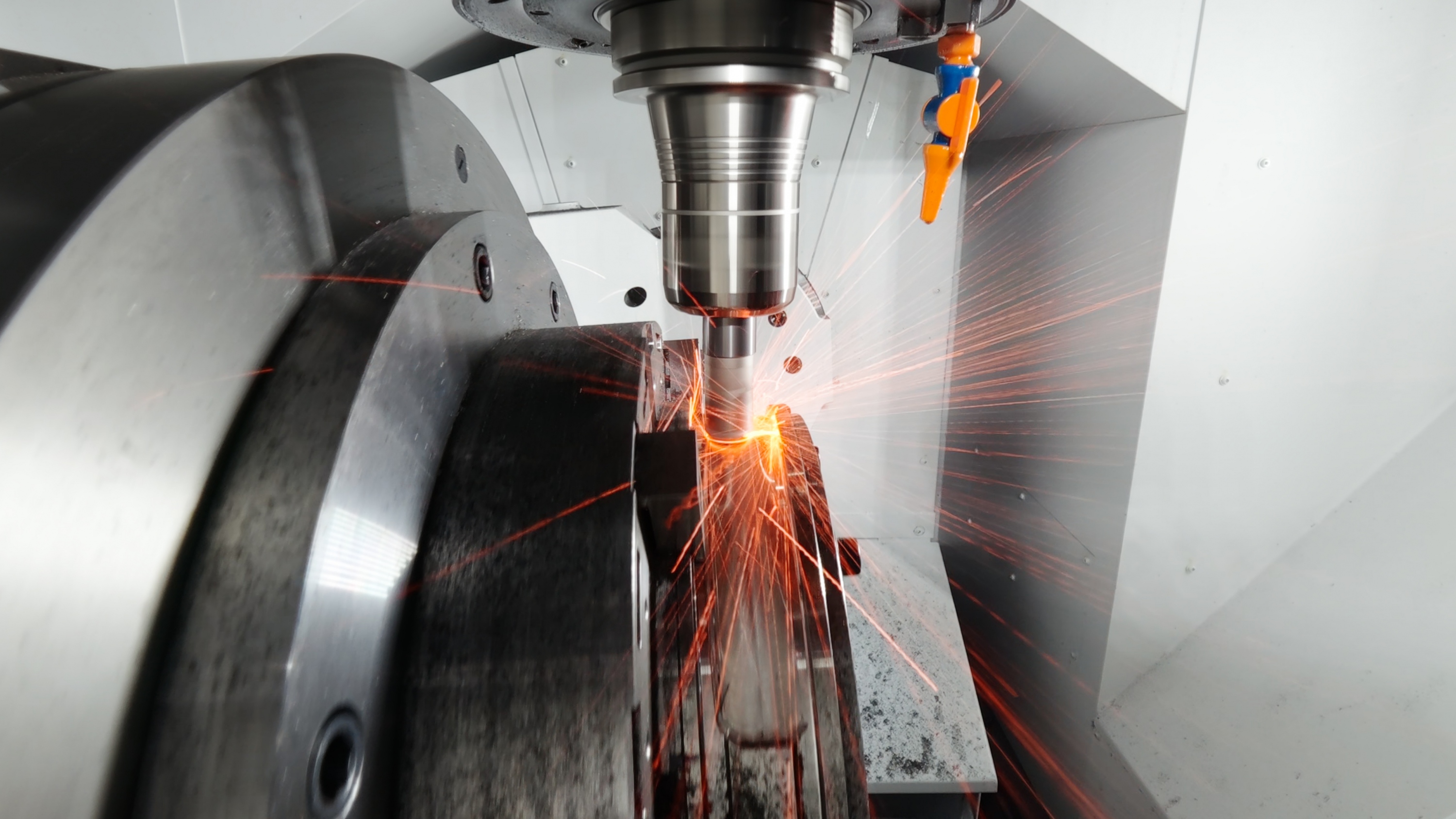

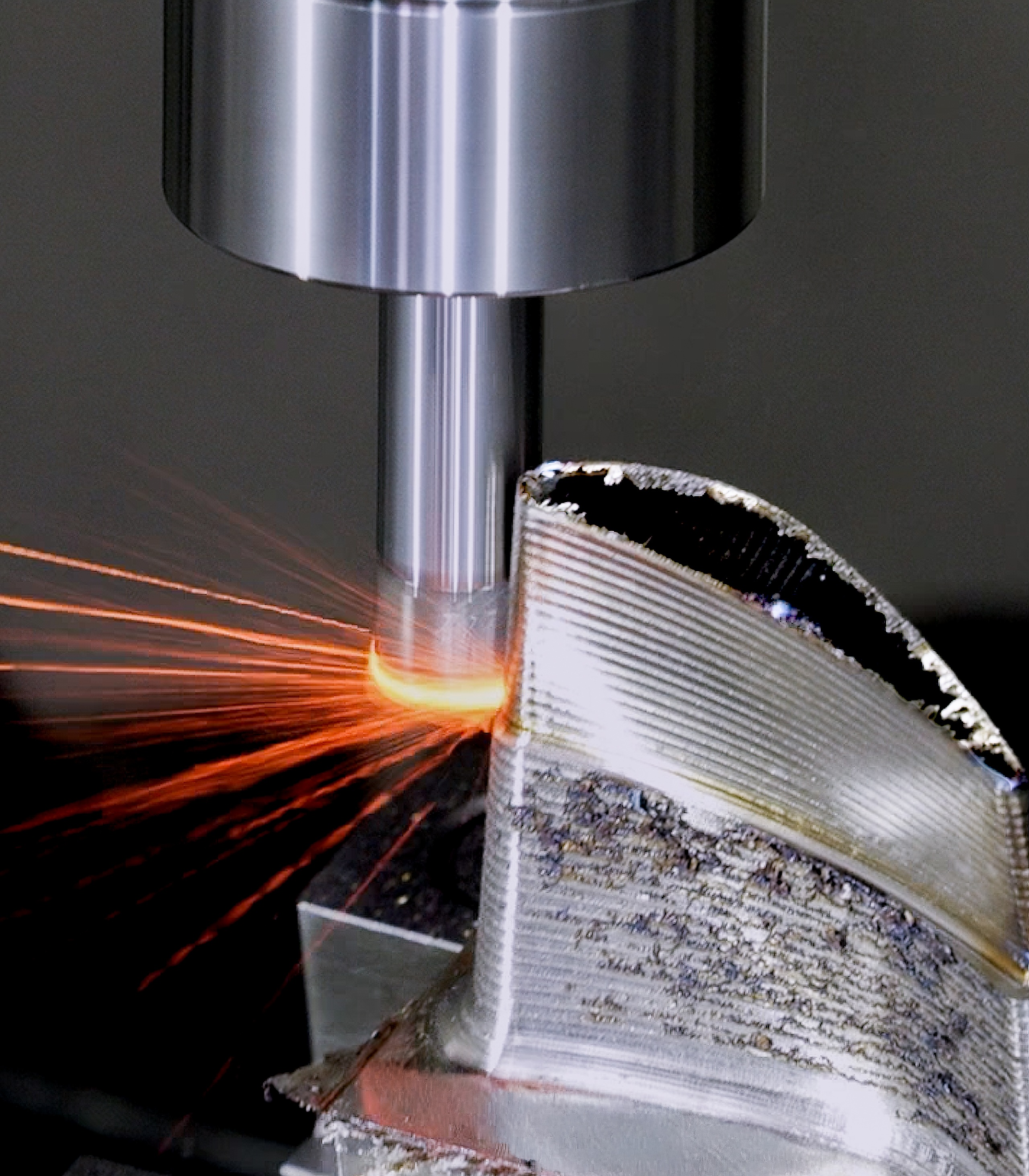

在较低的切削速度下，切削区域的温度可能无法达到触发材料热软化效应所需的水平。材料切削阻力大，生产效率也随之受限。例如，在一项Inconel 718粗铣加工中，将切削速度从约400m/min提高到超过1,000m/min后，不仅显著缩短了加工时间，同时刀具磨损也低于较低切削速度下的结果。对于从硬质合金转向陶瓷刀具的用户来说，这往往正是他们开始真正理解陶瓷加工特点的时刻。

但速度并不是全部

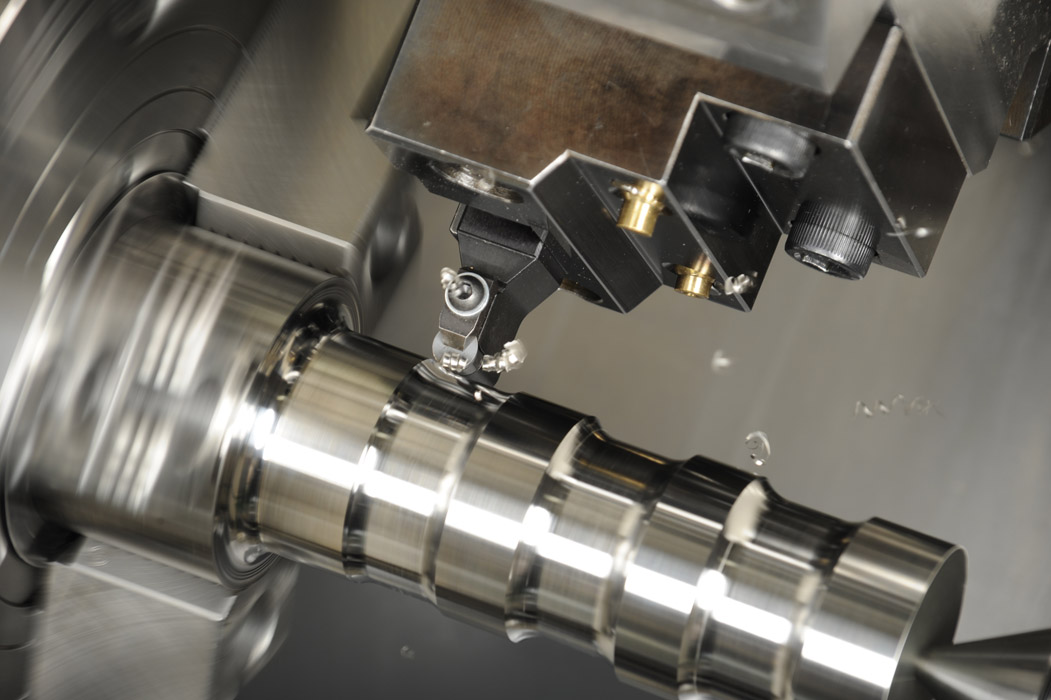

当然，这并不意味着陶瓷加工只需要提高主轴转速，然后期待一切顺利。与任何成熟的切削刀具技术一样，陶瓷刀具也需要正确的应用条件。刚性至关重要。稳定的工件夹持、可靠的刀具夹持、尽可能短的悬伸以及无振动的加工系统，都是获得稳定加工性能的重要基础。在铣削应用中，平稳的刀具路径以及尽量减少断续切削，有助于降低切削刃受到的冲击载荷。在车削应用中，稳定的切削接触和一致的切削条件能够让陶瓷牌号充分发挥其性能。

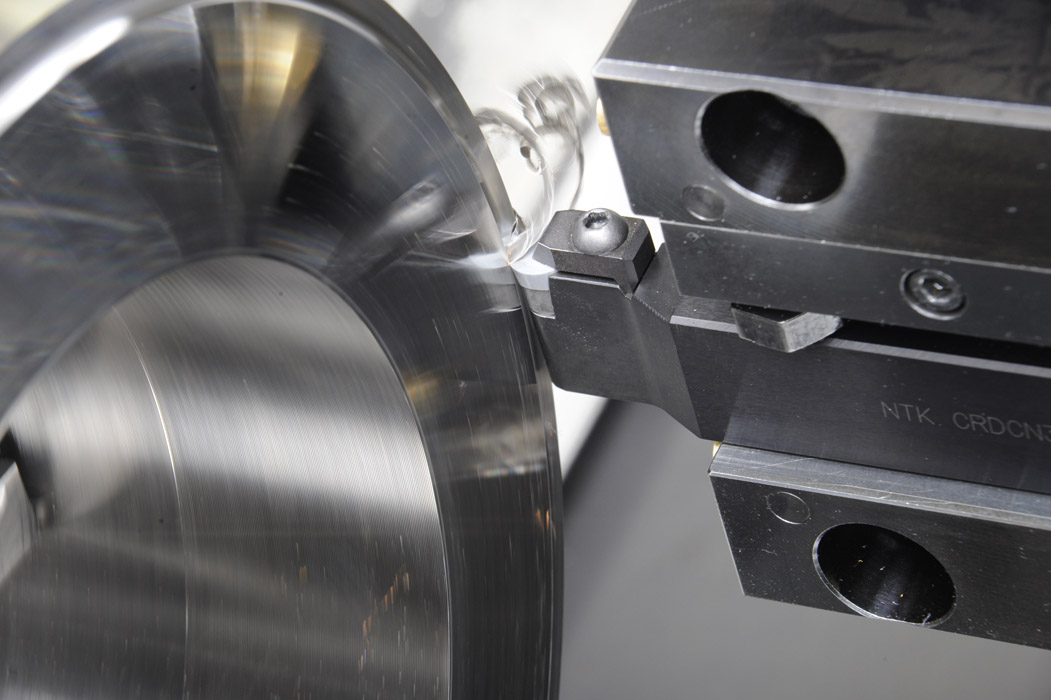

另一个常见问题是切削液的使用。在铣削应用中，陶瓷刀具通常采用干式加工。切削过程中产生的高温本身就是加工机制的一部分，而间歇性的切削液供给可能会产生热冲击，从而损伤切削刃。相比之下，在车削应用中通常可以使用切削液，因为切削刃能够保持连续切削，从而避免铣削中常见的反复加热和冷却循环。

关键在于，与硬质合金不同，当加工出现问题时，切削速度通常不应该是首先被降低的参数。

很多情况下，更有效的解决方案是先优化加工过程的稳定性，而不是简单地降低加工速度。

重新认识切削速度

陶瓷加工最大的挑战，往往并不在于机床、刀片，甚至也不在于被加工材料本身。真正的挑战，是放下多年硬质合金加工所形成的经验惯性。一个非常常见的误区，是把陶瓷刀片简单地看作硬质合金的另一个牌号。其实并非如此。陶瓷是一套独立的切削技术，其工作原理和适用的性能区间都与硬质合金有着明显区别。凭借数十年的陶瓷材料开发经验，NTK Cutting Tools为耐热合金和铸铁加工提供了全面的陶瓷刀具解决方案。从用于HRSA高速粗加工的SiAlON牌号，到针对灰铸铁和球墨铸铁优化的陶瓷解决方案，这些技术能够帮助制造商实现传统硬质合金刀具往往难以达到的生产效率。下一次，当陶瓷刀片的推荐切削速度看起来高得令人难以置信时，不必急着按照硬质合金的思维方式打折处理。

推荐如此高的切削速度，并不仅仅是因为陶瓷刀片能够承受。

而是因为在这样的条件下，陶瓷技术才真正开始发挥作用。
