日本尼得科电子导轨插齿机
大图片
  • 日本尼得科电子导轨插齿机

日本尼得科电子导轨插齿机

产品型号ST40A

厂商性质代理商

公司名称上海环越机床工具技术有限公司

地       址上海市浦东新区南码头路101号海博大厦17F&18F

联系人：陈伟冲 021-61462669

联系我时，请说明是在齿轮头条网上看到的，谢谢！

企业信息

上海环越机床工具技术有限公司

会员企业第2年

公司类型：代理商

主运营：齿轮加工设备、 精密切削刀具、精密金属切削机床以及其夹辅具配件

所在地区：上海市浦东新区南码头路101号海博大厦17F&18F

注册时间：2023-08-10

产品新闻
技术文章
产品介绍

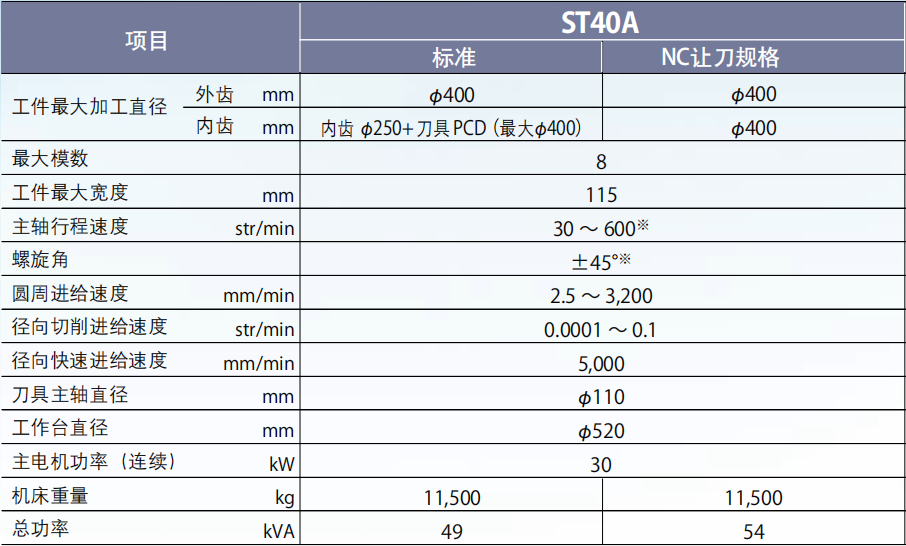

机床主要规格

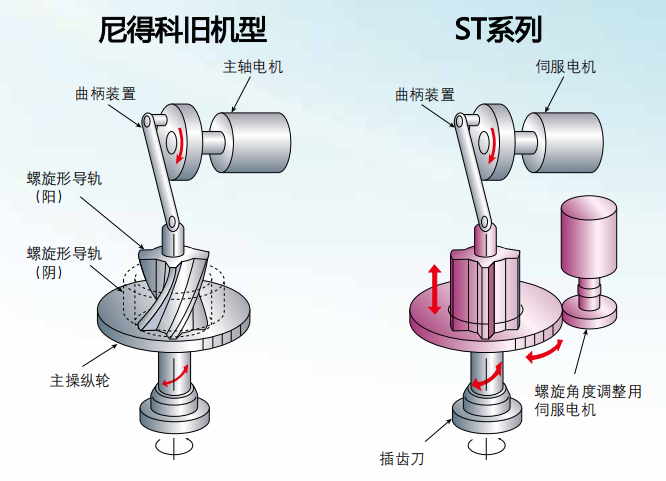

  1. 无需更换螺旋形导轨

在NC程序中设定任意螺旋角，即可简单实现螺旋齿轮的加工。（无需进行螺旋形导轨的更换作业）

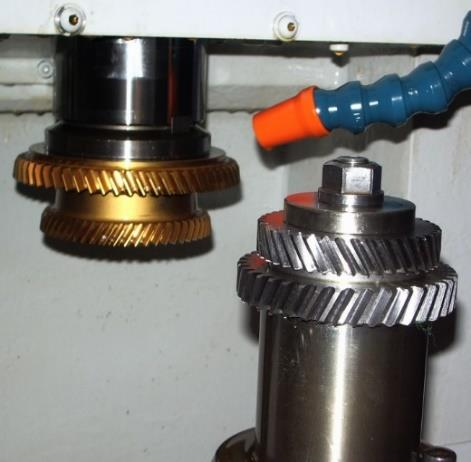

附加2个刀具加工2个不同螺旋角度的阶梯齿轮
不同螺旋角工件的混合生产
可实现多种加工方式


2.根据尺寸设计的合理结构

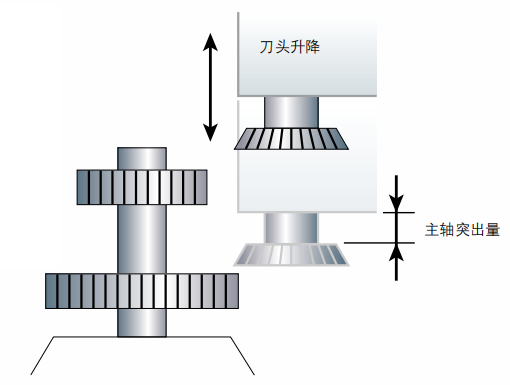

日本尼得科插齿机ST40A采用升降式刀头，可以加工各种尺寸的工件。

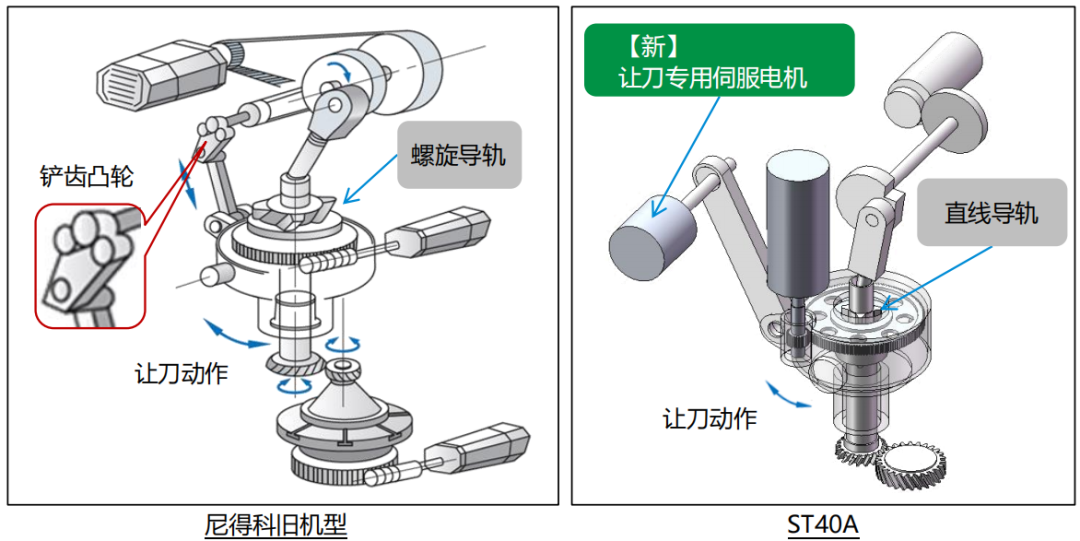

3.NC让刀机构（可选）
成功将以往需要更换让刀凸轮的让刀动作NC化，实现了全部7轴的NC化，通过简单的程序操作即可进行凸度加工。不使用倾斜工作台即可进行锥度加工，斜放淬火工件也变得简单容易。
（齿形加工只能对应圆弧形状，锥度加工角度范围为±0.3度）

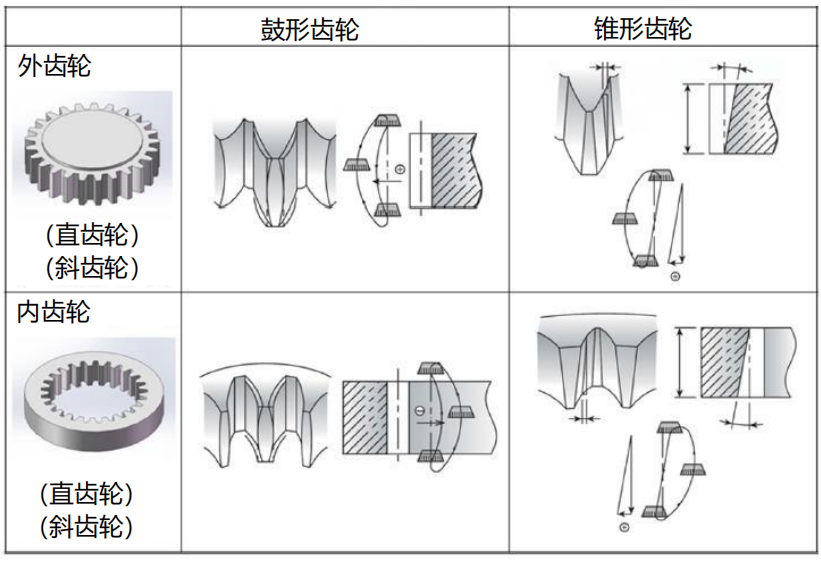

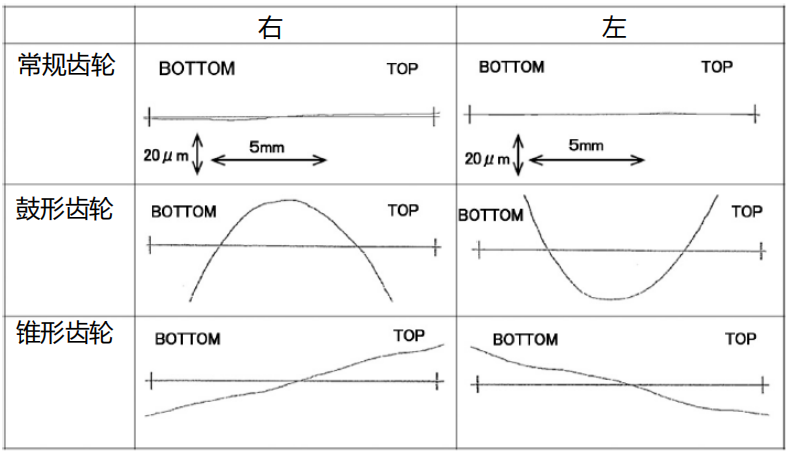

4.支持常规机型难以加工的特殊齿形的齿轮加工
【可加工范围】
鼓形量~80μm（压力角20°）
锥度±0.3度（齿根圆直径）
加工案例
ST40A锥度加工案例
在同一工件上改变锥度量，进行试切
加工条件



锥度0.005deg（3.6μm）齿向报告
锥度0.15deg（10.7μm）齿向报告


锥度0.3deg（21.5μm）齿向报告

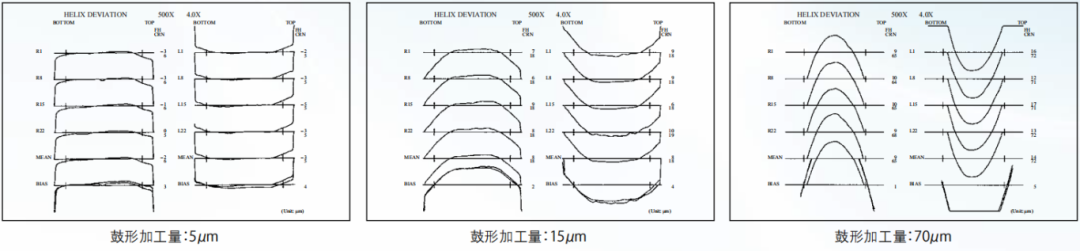

ST40A鼓形加工案例

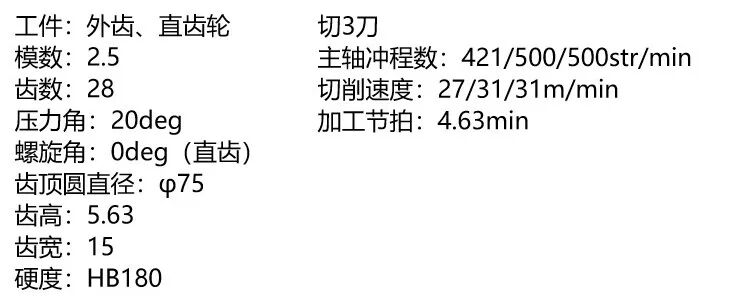

工件尺寸
切削条件
总加工周期时间：4.63 min

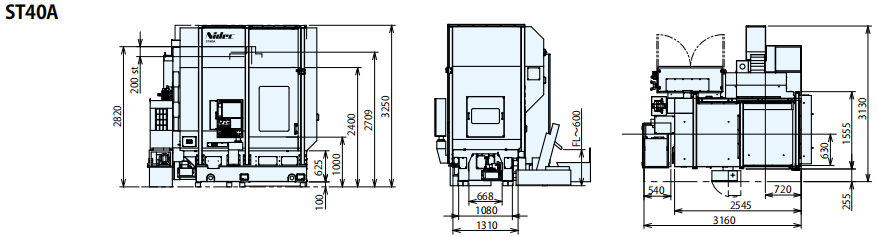

尼得科插齿机ST40A机床尺寸
