HMCVT 变速箱:发展、原理、优势、挑战与应用全景剖析

时间:2025-01-08来源:动力及传动技术

导语:在传动系统的技术版图中,HMCVT(液压机械无级变速器)变速箱犹如一颗璀璨而复杂的明珠,融合机械学、液压学与电子控制技术于一身。

  一、引言

  在传动系统的技术版图中,HMCVT(液压机械无级变速器)变速箱犹如一颗璀璨而复杂的明珠,融合机械学、液压学与电子控制技术于一身。它的出现,为众多领域的车辆和机械设备带来更高效、更智能的动力传输解决方案,从农业机械的精准作业,到工程机械的强力施为,都有它默默耕耘的身影。深入探究 HMCVT 变速箱技术,既能洞察现代工程技术的精妙融合,也能明晰其在不同应用场景下的发展脉络与前景。

  二、HMCVT变速箱发展历程

  HMCVT 变速箱的发展历程如下:

  早期理论与概念阶段

  起源追溯:其起源可追溯到对无级变速技术的理论探索阶段,与普通 CVT 变速箱的起源有一定的关联,15 世纪,莱昂纳多・达芬奇就绘制了具有无限种传动比变速器的相关结构草图,为后续无级变速技术的发展提供了最初的理论设想1。

  技术雏形与初步应用阶段

  农业机械领域尝试:20 世纪中后期,随着农业机械化的发展,对拖拉机等农业机械的变速箱性能提出了更高要求。HMCVT 变速箱技术开始在一些农业机械制造商的研究中初现雏形,部分企业尝试将液压传动与机械传动相结合,以实现更好的变速性能,但此时的技术还不够成熟,未得到广泛应用。

  技术发展与改进阶段

  关键技术突破:进入 21 世纪,材料科学、液压技术和电子控制技术等领域取得了显著进步,为 HMCVT 变速箱的发展提供了有力支持。在这一时期,HMCVT 变速箱在关键部件的设计和制造上取得了重要突破,如液压泵、马达的效率和可靠性得到提高,行星排和齿轮传动的优化设计使其能够承受更大的负荷。

  应用范围拓展:在技术改进的基础上,HMCVT 变速箱的应用范围逐渐从农业机械扩展到工程机械和部分商用车辆领域。一些工程机械制造商开始在装载机、推土机等设备上试用 HMCVT 变速箱,以提高设备的工作效率和操作舒适性。

  快速发展与成熟阶段

  大规模商业化应用:近年来,随着环保要求的提高和对能源效率的重视,HMCVT 变速箱的优势更加凸显,促使其进入快速发展期。在农业机械领域,大马力拖拉机对 HMCVT 变速箱的需求日益增长,国内外多家企业纷纷加大研发和生产投入,实现了HMCVT 变速箱的大规模商业化应用。例如,潍柴集团在三年前推出了国产大马力拖拉机 HMCVT 动力总成产品,并实现了完全的商用。

  智能化与集成化发展:目前,HMCVT 变速箱正朝着智能化和集成化方向发展。通过引入先进的传感器和电子控制系统,实现了对变速箱工作状态的实时监测和精确控制,进一步提高了传动效率和可靠性。同时,将变速箱与发动机、驱动桥等部件进行集成化设计,形成了更加紧凑和高效的动力传动系统,降低了系统的复杂性和成本。

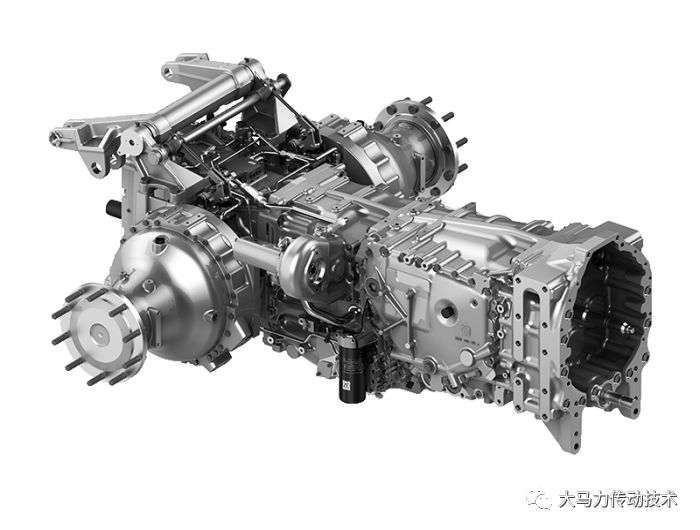

  三、HMCVT 变速箱的基本结构

  (一)液压传动部分

  HMCVT 的液压传动是其实现无级变速的关键支柱。核心部件包含液压泵与液压马达,液压泵作为起始动力转换单元,连接发动机输出轴,接收机械能后,通过内部柱塞、叶片等元件的精密运作,将机械能转化为高压油液的液压能,输出具有一定压力和流量的油液。而液压马达则反向操作,高压油液驱动其内部结构旋转,把液压能再度变回机械能,带动后续传动部件转动。这一过程中,通过改变液压泵的排量调节机构,例如轴向柱塞泵的斜盘倾角,或是叶片泵的转子与定子偏心距,就能灵活调控油液输出流量与压力,进而改变液压马达的转速,实现无级调速的初步架构。

  (二)机械传动部分

  机械传动组件在 HMCVT 里提供稳定可靠的基础传动比。多个不同规格的齿轮组有序排列,有的负责起步、重载时的大扭矩输出,利用大模数、小齿数比的齿轮搭配,实现动力的初次放大;有的则针对高速行驶或轻载工况,切换到小模数、大齿数比,保障车辆或设备的高效巡航。这些齿轮组并非孤立,而是通过离合器、同步器等部件巧妙连接,能依据工况迅速切换啮合状态,协同液压部分,拓宽整个变速箱的传动比范围。

  (三)控制系统

  控制系统是 HMCVT 的 “智慧大脑”,集成大量传感器、控制器与执行器。转速传感器实时监测发动机、液压马达等关键部件转速,压力传感器紧盯液压系统各处油压,温度传感器留意油温变化。这些数据汇聚到电子控制单元(ECU),ECU 内预设复杂算法与换挡逻辑,依据车辆速度、负载大小、驾驶员操作信号(如油门踏板深度),精准计算并向液压泵的排量调节电磁阀、离合器与同步器的驱动电机等执行器发送指令,统筹液压与机械传动的无缝衔接与动态调整。

  四、工作原理深度解析

  (一)动力分流与汇流

  发动机动力进入 HMCVT 后,首要环节是动力分流。借助特殊设计的行星齿轮机构或是定轴齿轮系搭配液压组件,动力被精准拆分为两路:一路径直流入机械传动链路,另一路则注入液压传动路径。在这之后,两路动力各自经历调速、变扭的 “修炼”,液压路依靠泵与马达的排量调控,机械路凭借齿轮组切换,最终在输出端完美汇流。这一先分后合的过程,类似两条并行河流各自奔腾,又在下游汇聚,是实现连续可变传动比的核心魔法,让输出转速与扭矩能顺滑适应各类工况。

  (二)无级变速达成

  在运行全程,控制系统持续分析传感器数据,当车辆爬坡需要大力矩,它指令液压泵增大排量,使液压马达降速增扭,同时调配机械传动切入大传动比齿轮组,合力输出澎湃动力;高速平路行驶,液压泵排量调小,液压马达增速,机械传动换入小传动比,发动机维持低转速、高效率运转,全程无需传统变速箱的换挡顿挫,传动比在宽泛区间无级游走,就像一位灵动舞者,总能契合节奏踏出最适配步伐。

  五、HMCVT 变速箱的技术优势

  (一)高效节能

  能依据工况让发动机始终徘徊在最佳油耗区间,对比传统有级变速箱,燃油经济性提升显著,普遍可达 10% - 15%。这得益于精准传动比匹配,避免发动机高转速低负载的 “空耗”,或是低转速憋闷无力的低效状态,尤其在长途运输、长时间作业场景,经年累月能节省大笔燃油开支。

  (二)动力输出顺滑

  无级变速特性根除换挡冲击,无论是车辆起步时的缓缓挪动,还是加速途中的急劲冲刺,动力传输如丝般连续稳定,驾乘体验大幅跃升。对于精密作业的农业机械,播种、施肥动作更精准均匀;工程机械操作也更顺手,起重机吊重物时稳如泰山,不会因动力波动晃荡。

  (三)适应复杂工况

  面对不同负载、地形,HMCVT 从容不迫。重载时大扭矩输出不疲软,轻载时能高效提速;泥泞土路、陡峭山坡、平坦公路,皆能瞬间适配传动比,维持稳定车速与牵引力,好似全能选手,在各路 “赛道” 都游刃有余。

  (四)紧凑轻巧设计

  相比笨重复杂的传统变速箱,HMCVT 结构紧凑,零部件数量精简,自重得以削减。这不仅利于车辆轻量化,降低能耗,还为整车布局腾挪更多空间,工程机械可安装更大斗容,汽车能扩充载货容积,一举多得。

  六、技术挑战与局限

  (一)成本居高不下

  复杂精密的液压与机械构件、高端电子控制系统,拉高研发与制造成本。从高精度的液压泵、马达制造,到复杂算法编程、传感器校准,各环节都烧钱,使得配备 HMCVT 的车辆设备售价不菲,初期采购成本让许多用户望洋兴叹。

  (二)维修难度大

  内部构造繁杂,液压、电子、机械系统盘根错节,故障排查宛如大海捞针。维修技师需精通多领域知识技能,专用维修工具与检测设备昂贵,而且一旦关键零部件损坏,更换周期长、价格高,维修成本轻易就能让用户肉疼。

  (三)对油液品质依赖强

  液压系统的 “生命” 系于液压油。优质且清洁的液压油是稳定运行保障,一旦油液受污染、变质,会引发泵、马达磨损加剧,阀体卡滞,油压失控等连锁灾难,需定期严格检测、更换油液,增加使用成本与维护精力。

  七、在不同领域的应用

  (一)农业机械领域

  拖拉机:耕地时,土壤阻力多变,HMCVT 实时调整传动比,保证犁铧匀速深入,翻土平整高效;播种季,精准稳定车速配合播种机,株距行距均匀划一。而且农忙与日常转场切换自如,公路运输也省油。

  联合收割机:穿梭麦浪稻田,不同作物密度、湿度下,HMCVT 维持割台、脱粒、清选各环节稳定节奏,减少粮食损失,提升收割效率,哪怕地块形状不规则、地势起伏,也能灵活作业。

  (二)工程机械领域

  装载机:装卸物料频繁启停、换向,HMCVT 让动作顺滑敏捷,一铲一卸精准利落,满载起步不费力,空载返程速度快,在狭窄工地辗转腾挪也轻松。

  推土机:推土、平场作业,面对土质软硬不均、坡度变化,能按需输出强劲动力,保持作业面平整光滑,操控性因顺滑动力更上一层楼。

  起重机:起吊重物讲究稳、准,HMCVT 杜绝动力波动,让吊钩升降、回转精准定位,行驶转场时还能适配道路车速,保障运输安全。

  (三)汽车领域

  商用车:长途货运卡车用 HMCVT,油耗低、驾驶舒适,司机不易疲劳,运营成本可控;城市配送车频繁启停,能减少冲击、提升效率,还契合环保排放要求。

  特种车辆:消防车、救护车争分夺秒,HMCVT 快速响应、平稳加速,保障应急出勤;工程抢险车复杂作业环境下,可精准调控动力完成艰难任务。

  八、行业发展趋势与创新突破

  (一)智能化升级

  与物联网、大数据、人工智能深度融合,HMCVT 不仅自适应工况,还能远程传输运行数据,车企提前预判故障、优化控制策略;智能辅助驾驶兴起,它无缝对接,按驾驶场景智能调速。

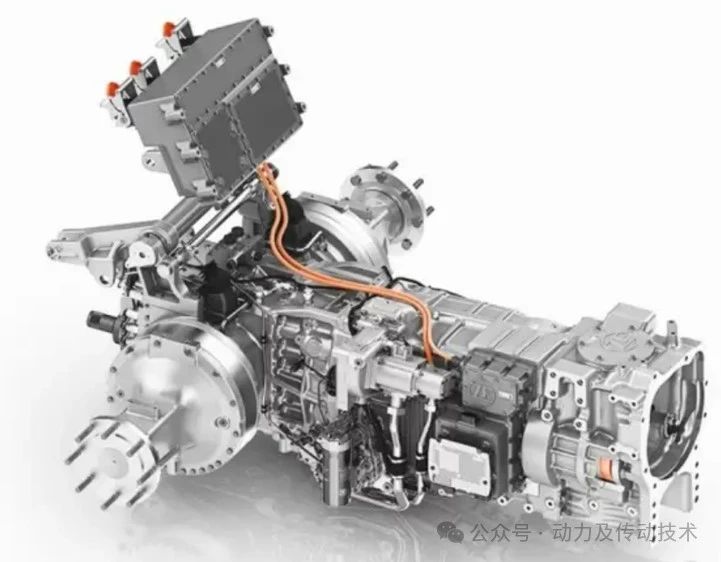

  (二)新能源适配

  新能源汽车、机械浪潮下,HMCVT 调整适配电机特性。电动系统高转速、恒扭矩,它重新设计液压与机械参数,变身混动、纯电驱动的高效传动桥梁,拓展新能源应用边界。

  (三)材料与工艺革新

  新型高强度、耐磨、轻量化材料用于关键部件,延长寿命、降本减重;制造工艺向高精度、自动化迈进,提升产品一致性与可靠性,压缩成本。

  九、结语及未来展望

  HMCVT 变速箱技术站在多学科交叉的前沿阵地,尽管前路有成本、维修等荆棘,但凭借节能高效、工况适应强等利刃,已在各大领域崭露头角。随着技术持续迭代、创新之火燎原,它必将在未来交通运输、工程作业的舞台绽放更耀眼光芒,重塑动力传输的游戏规则,引领行业迈向更智能、绿色的新境。

  未来展望

  新能源领域融合:随着新能源技术的不断发展,HMCVT 变速箱有望与电动驱动系统深度融合,形成混合动力或纯电动驱动的新型传动系统,进一步提高能源利用效率和车辆的性能。

  性能持续提升:未来,HMCVT 变速箱将在传动效率、功率密度、可靠性和耐久性等方面继续取得突破,以满足不断提高的市场需求。同时,随着智能制造技术的应用,变速箱的生产制造将更加高效、精准和环保。
