PITTLER ProAC刮齿软件:刮齿机床好帮手,有效提升工件质量!
一、什么是ProAC?
ProAC(Profile Angle Correction)是PITTLER专门开发的一款先进软件,专为计算机床参数设计,旨在减少刮齿过程中的轮廓角误差。
该软件与Pittler刮齿机床无缝集成,进一步提高了机床的加工精度和效率。通过ProAC软件,不仅能够获得更精准的轮廓角度计算,还能显著提高工件质量,简化生产流程,节省时间和资源,并一定限度地减少错误源,最终使Pittler的每一台刮齿机床都能实现更高效、更经济的生产目标。
二、ProAC的计算原理

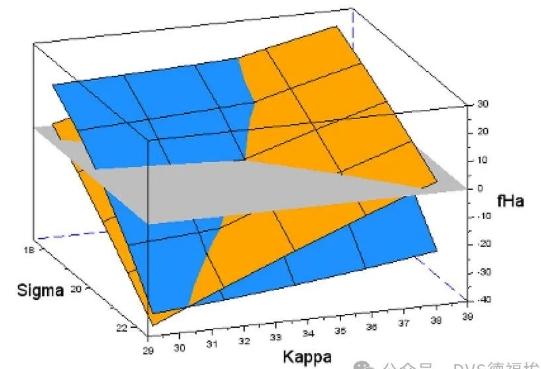

ProAC 使用迭代近似法(iteration calculation)进行计算,能够基于可变参数如轴交叉角(sigma)和卡帕角(kappa),精准比较两条轮廓线的交点与零度轮廓角误差。在理想情况下,通过ProAC的优化,三个曲面能够相交于一点,实现理论上轮廓角误差为零的出色的加工情况。
此外,ProAC还能监测极限值,有效防止刀具在sigma或kappa变化过大时与工件发生碰撞,加强加工过程的安全与稳定。
面对刀具精度的变化和由于对锥型刀具的修磨而产生的轮廓角偏差,ProAC都能给出稳定可靠的解决方案。刮齿刀的形状并不会影响PITTLER ProAC的应用计算情况,比如圆柱形刮齿刀或圆锥形刮齿刀。
三、加工示例与PITTLER刮齿机床的集成优势

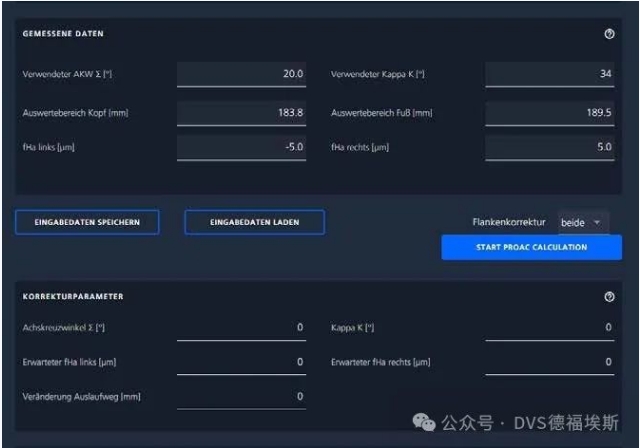

在实际应用中,当首件测量报告显示fHa不理想,需要优化时,操作员只需将现有加工参数和fHa数值输入ProAC界面,并选择需要优化的齿面。点击“开始ProAC计算”按钮后,系统即可快速返回建议的加工参数。
1. 将现有加工参数和fHa数值输入ProAC界面
2. 选择优化的齿面
3. 点击“开始ProAC计算”按钮
这些参数可直接重新输入Pittler刮齿机床加工界面,从而轻松获得优化的加工结果。这一过程不仅避免了复杂的计算和重复试错,还显著缩短了加工周期,简单快捷得实现齿形倾角修正,提高了生产效率。
1.将系统返回的建议加工参数重新输入加工界面
2.得到了优化的加工结果
Pittler所有刮齿机床均可搭载ProAC软件,这一设计使得机床在加工过程中能够实时调用ProAC的计算结果,无需额外的数据传输或手动设置,进一步简化了操作流程,减少了人为错误的可能性。同时,这种集成方式还加强了机床与软件的紧密配合,使得加工精度和效率得到了双重提升。
三、ProAC的亮点
1、优化性能
ProAC 软件简化了轮廓角误差的确定过程,节省了时间,并一定限度地减少了潜在的误差源,最终提高了生产效率和经济效益。
2、减少误差
无论是刀具精度还是圆锥形刀具的修磨造成的轮廓角误差,ProAC都可以对圆柱形或圆锥形刀具进行有效计算和优化,确保加工精度。
3、改进处理程序
通过DVS Edge直接访问机床上的刀具和机床数据,无需手动输入,即可进行可靠计算,进一步提升了操作的便捷性和准确性。
4、ProAC 的其他优势
• 操作简便,无需复杂计算
• 减少操作失误
• 如果无法改善剖面角度误差,则为操作员提供可视化显示或提示信息
• 安装部件更少
• 设置时间缩短
• 纠正刀具错误
• 适用于锥形和圆柱形刀具
• 更短的等待时间,更高的机器可用性
在迈向智能机床的进程中,我们通过ProAC为您提供刮削过程中角度修正的计算逻辑,该逻辑基于复杂的三维矢量计算。
PITTLER SKIVING与PITTLER ProAC的紧密集成不仅减少了等待时间并避免了繁琐的计算,还通过高精度和高效率的加工能力为DVS集团的客户带来了显著的价值提升,从而提高生产效率。
