新机型来袭!pSkive 专注刮齿,赋能高精度高效率齿轮加工

时间:2024-07-17来源:DVS德福埃斯

导语:紧凑型内外齿刮齿机——pSkive

  紧凑型内外齿刮齿机——pSkive

  基于 PITTLER 创始人百年前的专利,强力刮齿技术已经发展成为一种高效的齿轮加工技术,它不仅是包含在全序加工中的一道工序,而且也是PITTLER 产品谱系中的一种独特的技术。

  PITTLER T&S pSkive,是一款为齿轮加工行业树立了新标准的新型齿轮加工机床,能够大规模生产高质量齿轮零件。pSkive 拥有先进的PITTLER刮齿技术,可以精确地加工出高品质的齿轮内、外齿,涵盖从0.3到5的大范围加工模数,加工工件直径最大可达 315 mm。

  亮点:

  针对中小型工件的高精度刮齿加工;

  采用 "转塔刀架 ",可一次装夹完成刮齿、车削、去毛刺和机内测量工艺;

  针对“转塔刀架”,可以选择MONO单刀头或者DUO双刀头主轴配置;

  结构非常紧凑、兼顾成本及效益的刮齿和车削机床;

  可实现热后硬精加工。

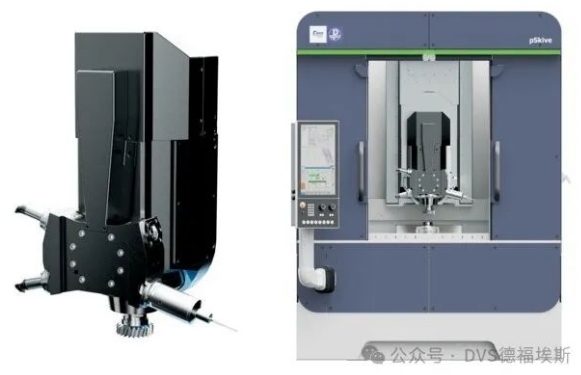

  1、MONO 单刀头设计

  pSkive MONO 单刀头设计在加工齿圈时具有许多优势:

  pSkive 配有一个动力刀具主轴和多达四个车削/测量刀位,可高效、精确地加工齿轮工件。

  采用 "转塔技术"的万能头架连续摆动范围为 +/-105°,其优势在于,只需一次装夹即可对工件进行刮齿和倒角,能够完成基准面和直径的车削。这种高效的加工方法能够快速精确地加工出高质量的齿轮零件。

  MONO头架的固定刀位还可选配机内测头,这样就可以在加工过程中对工件进行测量。它可确保高效地执行齿轮的跨棒距和齿向相关精度。该测头还对换刀后的找正过程产生积极影响。Pittler 开发的用户界面支持工件质量监控。

  此外,还可安装传感器,用于寻齿。这样就能在加工热后工件时实现精确定位。

  所有这些设备选项的组合可实现杰出的生产效率和产品质量。易于操作的智能系统使 pSkive 刮齿机成为加工具有内外齿旋转对称零件的多功能解决方案。

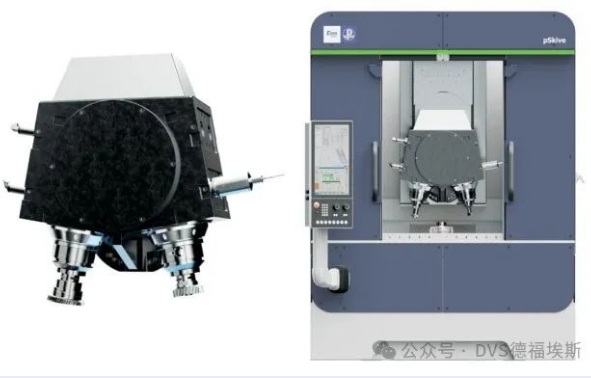

  2、DUO双刀头设计

  Skive DUO双刀头设计在加工齿圈时具有许多优势:

  DUO 双刀头设计拥有两个动力刀具主轴,因此能够同时装夹两把刮齿刀具。在生产中,pSkive的两把刮齿刀可以快速切换,从而实现粗加工和精加工的快速交替,大大提高了生产效率,同时降低刀具成本并保护了精加工刀具寿命。

  还可以选择配备的姐妹刀具或者左右刮齿刀,它们可以分别对工件进行左右齿面加工,获得不同的齿形。

  与带 MONO 单刀头的 pSkive 一样,DUO双刀头最多可安装四个固定刀头。可以使用测头进行进一步加工或零件测量,或使用传感器寻齿。这为复杂齿圈零件的生产开辟了广泛的应用领域。

  总之,DUO 双刀头设计可以在 pSkive 中一次装夹即可完成多种复杂工艺的能力,拥有超高灵活性,能够高效、精确地加工高质量齿轮零件。

  这台功能强大的内外齿刮齿机兼具多种复杂工艺,能够伴随行业技术发展满足不断提高的齿轮加工需求。

  3、应用典型工件

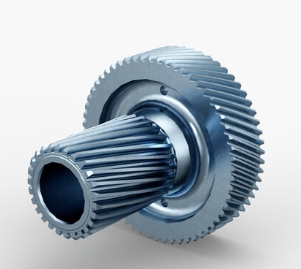

双联齿
