JA系列齿轮测量中心是哈尔滨精达测量仪器有限公司新开发设计的国内高端齿轮测量中心系列产品,在2005年由杭州齿轮箱(集团)公司提出技术要求,合作开发完成的高端齿轮量仪,该系列产品定位于国内高端的齿轮测量中心系列产品。 采用最新量仪技术并包含本公司多项专利技术,在结构设计、电器配置、测量范围、整机精度等方面采用新技术、新工艺,追求卓越。精达JA系列产品2007年获得“国家级重点新产品”荣誉,拥有杭齿、重齿、山推、济柴等大批齿轮行业高端客户。由于齿轮测量中心技术的逐步成熟和提高,JA系列剔除了小规格产品,重点打造JA80、JA100、JA130三种规格的高端产品。随着电子技术、计算机技术的快速发展,本公司软硬件技术的积累和提升,JA系列产品在保证新技术稳定可靠的前提下,会继续在精密机械、传感、智能驱动、数字测头等方面、应用最新技术,不断提升产品档次,敬请期待。本公司力争持续为业界提供最高性能的高端齿轮量仪,最大限度满足齿轮生产的检测需求。
技术特点:
1、铸件、花岗岩基座可选,高精度循环导轨;
2、最新机械优化设计,提高量仪的基础精度;
3、与国内专业厂家合作研制的高承载、高精度回转轴系;
4、DDR、DDL直驱技术;
5、多维数字式测头;
6、渐开线啮合线方向的三轴测量技术;
7、仪器精度修正及齿轮安装偏心修正技术;
8、最新数控、数据采集、电器、软件系统;
9、突破四轴布局的规格极限,JA130采用上顶尖座翻转技术;
10、高精度光栅技术应用;
11、全闭环数字控制;

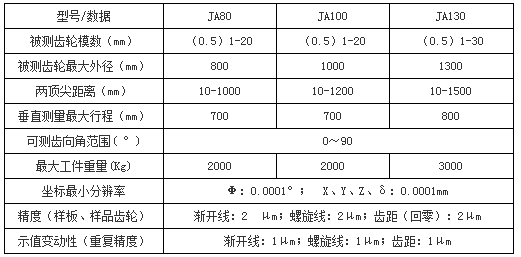

仪器参数:
仪器测量功能及测量软件:
作为采用高精度轴系导轨及高档进口基准元件组成、并具备全闭环计算机数字交流控制功能的四坐标测量系统,具有广泛的测量功能扩展能力,JA齿轮测量中心目前具有以下测量软件,用户可以根据需要进行选配:
1、圆柱外齿轮测量误差评值软件; 11、直齿锥齿轮GB11365-89标准分度测量软件;
2、圆柱内齿轮测量误差评值软件; 12、直齿锥齿轮齿面拓扑图测量软件;
3、齿轮插刀测量误差评值软件; 13、弧齿锥齿轮齿面拓扑图测量反调软件;
4、齿轮滚刀测量误差评值软件; 14、弧齿锥齿轮GB11365-89标准分度测量软件;
5、齿轮剃刀测量误差评值软件; 15、变齿厚齿轮(摇臂轴)测量误差评值软件;
6、镶片铣刀测量误差评值软件; 16、花键测量误差评值软件;
7、线形蜗轮测量误差评值软件; 17、通用分度测量误差评值软件;
8、线形蜗杆测量误差评值软件; 18、 未知齿轮参数反求辅助分析软件;
9、蜗轮滚刀测量误差评值软件; 19、齿条测量误差评值软件;
10、梯形螺杆测量误差评值软件 20、用户方提出的特殊工件的测量软件
