滚刀刃磨精度的检测方法—向心度

要想确保滚刀的使用精度、维持使用寿命、离不开正确的刃磨精度。

因此，刃磨精度是否达标、其检测方法就尤为重要。

在JIS B4355(以下简称JIS)的实验5-7号里虽然有检测方法的介绍、但由于比较抽象理解上或许会有些困难。因此，我们为大家介绍一种即便没有专用的测量仪也同样可以测量的方法。

齿槽分割精度（JIS B4355 实验号码5-7）

需要准备

两顶尖固定台(测量台)

带支架的杠杆式千分表测量仪　1个

※刻度0.002mm

标准量块　一组

直杆（测量中心高度）

千分尺

测量方法

1.将要测量的滚刀安装在直心轴上、并将其固定在两顶尖固定台上。

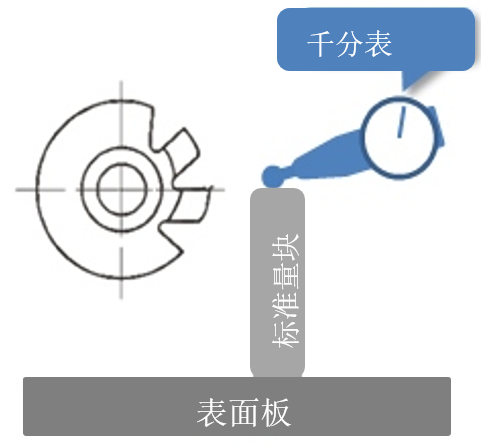

2.组装标准量块。且使其与顶尖中心同等高度（*1）

3.将千分表的测头与量块的基准面接触，下压测头，待千分表指针转动1周

4.后转动刻度盘，使0线和指针对齐。

5.移动千分表测头先端靠近齿根附近、然后旋转滚刀、直到千分表显示出「0」为止。（请勿调整千分表刻度盘）

6.将千分表测头移向齿顶、并记录其移动量。

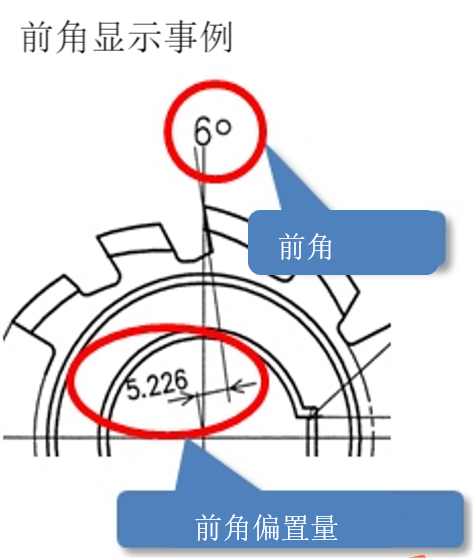

*1  前角不是0°时,需要更改标准量块的高度。

标准量块高度=顶尖中心高度(H)-前角偏置量

● 前角在刀具图纸及刻印处均有明确记载。

（前角　0°的时候无记载）

※ 顶尖中心高度的计算方法

1、用千分尺测量直心轴的外径(D)

2、将直心轴安装在顶尖台上。

3、通过与块规(h)的比较来测量直心轴顶部的高度

4、中心高度(H)=hm-（D/2）

 将朝齿顶方向为(+)的定义为「齿顶上升」、相反朝齿顶方向为(-)的定义为「齿顶下降」。

      如果在齿顶将测量仪设置为0、若朝着齿根方向测量的话,则会出现（+)（-）符号的颠倒、从而搞错追加加工时的偏置量方向。「齿顶上升」是「齿根⇒齿顶为(+)」的意思。
